Dacă ai o mașină CNC de ceva vreme, mai devreme sau mai târziu ajungi la zona aceasta: piesele nu mai ies la dimensiune, axa are un joc care nu era acolo înainte, uneori se aude un zgomot nisipos la deplasare, iar reglajele din software nu mai rezolvă problema.
În multe cazuri, cauza nu este din motor, driver, controller sau calibrare. Este mecanică. Mai exact, poate fi piulița cu bile de pe șurubul cu bile.
Am scris ghidul acesta pentru o întrebare care apare des în practică: „Cum îmi dau seama dacă trebuie schimbată piulița cu bile?” și, la fel de important, „Cum o schimb fără să stric șurubul sau să pierd bilele din piuliță?”.
Casetă imagine: piuliță cu bile SFU pe șurub cu bile
Ce este o piuliță cu bile

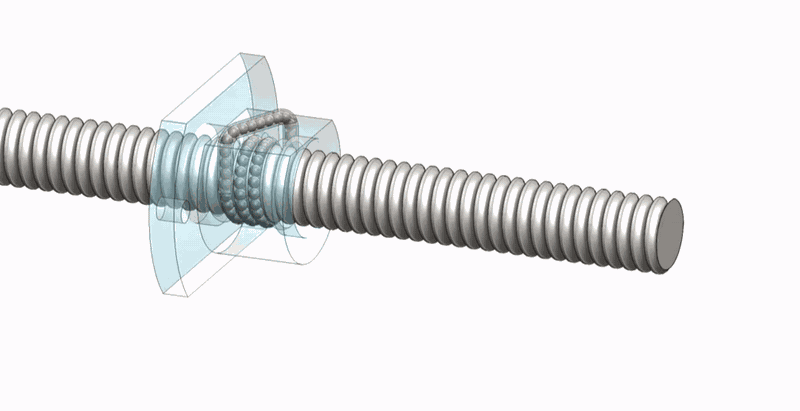

Pe un șurub cu bile, piulița nu se freacă direct de filet așa cum se întâmplă la un șurub trapezoidal clasic. În interior are bile de oțel care rulează pe canalul șurubului și se întorc printr-un circuit de recirculare.
Practic, rotația șurubului se transformă în mișcare liniară cu frecare mică, randament bun și precizie mult mai bună decât la un sistem trapezoidal obișnuit.
Tocmai pentru că bilele lucrează permanent între șurub și piuliță, această zonă este sensibilă la:
- praf;
- așchii;
- lipsă de lubrifiere;
- montaj tensionat;
- lovituri mecanice;
- uzură normală după multe ore de lucru.
O piuliță cu bile bună poate lucra mult timp, dar nu este o piesă „pe viață”. Dacă mașina a lucrat în praf de lemn, praf de aluminiu, piatră sau mediu murdar, uzura poate apărea mult mai repede.
Semne că piulița cu bile începe să fie uzată
Uzura nu apare de obicei brusc. Se instalează treptat și de multe ori o vezi prima dată în piesele tăiate, nu în mecanica mașinii.
1. Backlash tot mai mare
Primul semn serios este jocul axial. Dacă fixezi un comparator pe axă și împingi sau tragi ușor masa ori portalul, poți vedea cât joc există înainte ca șurubul să înceapă efectiv să miște axa.
Un joc mic poate exista pe mașini hobby sau pe mecanică mai ieftină. Problema apare când jocul crește de la o verificare la alta sau când începe să se vadă clar în piesele finite.
În limbajul clienților, problema apare deseori ca:
- „îmi iese piesa mai mică pe X”;
- „nu mai repetă poziția”;
- „face o mică treaptă la întoarcere”;
- „cercul nu mai iese rotund”;
- „am joc pe axă, dar nu știu de unde”.
2. Zgomot nisipos sau clicuri la mișcare
O piuliță cu bile sănătoasă trebuie să se miște uniform. Dacă apare un sunet aspru, metalic, nisipos sau un clic repetitiv, poate fi un semn că bilele sunt uzate, murdare sau că traseul de recirculare este deteriorat.
Un test simplu: deplasează axa încet pe toată cursa și ascultă dacă zgomotul se schimbă în anumite zone. Dacă într-o zonă merge fin și în alta zgârie, problema poate fi și pe șurub, nu doar în piuliță.
3. Precizie mai slabă pe piesele finite
Când piulița are joc, axa nu mai răspunde imediat la schimbarea de direcție. Pe piesă pot apărea cote care nu se repetă, muchii ușor decalate, cercuri care ies ovale, urme vizibile la schimbarea direcției sau diferențe între degroșare și finisare.
Este important să nu sari direct la concluzia „piulița e stricată”. Aceleași simptome pot veni și de la cuplaj, rulmenți de capăt, prinderea motorului, ghidaje sau chiar setări de accelerare.
4. Rezistență inegală când rotești șurubul manual
Dacă decuplezi motorul și rotești șurubul manual, mișcarea trebuie să fie cât mai uniformă. Zonele în care șurubul merge greu, apoi brusc ușor, pot indica bile lipsă, bile deformate, murdărie în piuliță, canal de recirculare afectat sau șurub îndoit.
5. Lubrifiant murdar sau praf metalic
Dacă unsoarea este neagră, cu particule metalice fine, sau dacă pe șurub apare o pastă abrazivă, este un semn că mecanica lucrează în condiții proaste. O piuliță cu bile murdară poate uza și șurubul, iar atunci reparația devine mai scumpă.
Înainte să cumperi o piuliță nouă, verifică sursa jocului
Nu orice joc de pe axă vine din piulița cu bile. Înainte să comanzi piesa, merită să faci câteva verificări simple.
Verifică rulmenții de capăt ai șurubului
Dacă rulmenții de capăt au joc sau nu sunt strânși corect, șurubul se poate deplasa axial. Din exterior pare că piulița are backlash, dar de fapt tot șurubul se mișcă înainte și înapoi.
Verifică cuplajul motor-șurub
Un cuplaj slăbit poate imita perfect o problemă de piuliță. Motorul se rotește, dar șurubul întârzie sau se mișcă ușor în gol. Verifică șuruburile de prindere, zona plată de pe ax, alinierea și eventualele fisuri.
Verifică prinderea piuliței în carcasă
Piulița cu bile este de obicei prinsă într-o carcasă sau suport. Dacă acel suport este slăbit, fisurat sau montat tensionat, vei avea joc sau frecare chiar dacă piulița este bună.
Casetă imagine: piuliță SFU în carcasă / ball nut housing
Curățare, reballing sau înlocuire completă?
1. Curățare și relubrifiere
Dacă piulița nu are bile lipsă, nu are joc mare și șurubul nu este deteriorat, uneori o curățare serioasă și o relubrifiere corectă pot readuce axa la o stare acceptabilă.
2. Reballing
Reballing înseamnă înlocuirea bilelor din piuliță. Este o operație posibilă, dar trebuie făcută cu atenție. Ai nevoie de bile de diametru corect, mediu foarte curat, răbdare, o tavă sau suprafață închisă la culoare și un tub de transfer, ca piulița să nu rămână „în aer”.
Reballing-ul poate reduce jocul dacă problema vine din bile uzate sau pierdute. Nu rezolvă însă un canal de recirculare crăpat, o piuliță deformată sau un șurub uzat.
3. Înlocuire completă
Dacă ai joc mare, bile lipsă, zgomot metalic, canal deteriorat sau piulița a trecut printr-un crash serios, înlocuirea completă este cea mai sigură variantă.
Regula de aur: nu scoate piulița de pe șurub la liber
Aici se strică multe piulițe. Nu scoate niciodată piulița cu bile de pe șurub fără tub de ghidaj. Dacă piulița iese de pe filet și bilele nu mai sunt susținute, acestea pot cădea din circuitul intern.
Pentru demontare corectă se folosește un tub sau un manșon cu diametru apropiat de diametrul interior al filetului. Piulița se transferă de pe șurub pe tub, astfel încât bilele rămân captive în interior.
Casetă imagine: tub de transfer pentru piuliță cu bile
Pașii de înlocuire a piuliței cu bile
1. Oprește complet mașina
Oprește alimentarea și asigură-te că axa nu poate porni accidental. Dacă lucrezi pe axa Z, sprijină mecanic greutatea axei sau a spindle-ului.
2. Curăță zona de lucru
Înainte să desfaci ceva, curăță șurubul, ghidajele și zona din jur. Orice praf intrat în piulița nouă îi scurtează viața.
3. Demontează protecțiile și accesul la piuliță
Dă jos burdufurile sau foalele de protecție și elementele care blochează accesul. Fotografiază montajul înainte de demontare.
4. Verifică prinderea piuliței
Înainte să scoți piulița, verifică dacă suportul ei are șuruburi slăbite sau urme de frecare. Dacă piulița a lucrat forțat în carcasă, este posibil să ai și o problemă de aliniere.
5. Transferă piulița cu tub de ghidaj
Nu o scoate liber. Transferă piulița veche pe tub sau, dacă piulița nouă vine deja pe tub din fabrică, păstrează acel tub până în momentul montajului.
6. Montează piulița nouă
Aliniază tubul cu șurubul și rotește piulița lent, fără grabă. Nu forța. Dacă simți că agață, oprește-te și verifică alinierea.
7. Verifică simeringurile / ștergătoarele
Multe piulițe au simeringuri sau ștergătoare la capete. Rolul lor este să limiteze intrarea prafului în piuliță. Dacă sunt rupte, întărite sau lipsesc, piulița va atrage praf în interior.
8. Lubrifiază corect

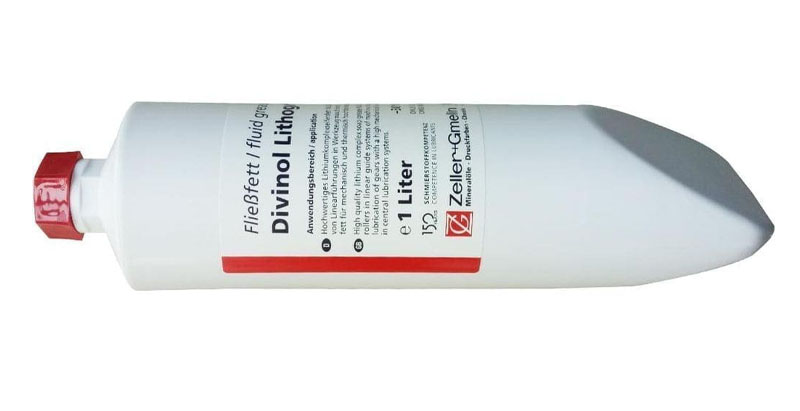

Nu monta piulița uscată. Pentru majoritatea routerelor CNC hobby și semi-profesionale, o unsoare bună pe bază de litiu este o alegere practică. Poți lubrifia prin ungătorul piuliței, dacă există, sau cu o seringă aplicată controlat pe șurub.
9. Testează manual toată cursa
Înainte să pornești mașina, mișcă axa manual pe toată cursa. Trebuie să simți o rezistență uniformă.
10. Măsoară backlash-ul după montaj
După montaj, verifică jocul cu comparatorul. Nu te baza doar pe „pare că merge bine”. Notează valoarea, ca să ai un reper pentru verificările viitoare.
Lubrifierea: partea pe care lumea o amână prea mult
Cele mai multe probleme premature la piulițe cu bile vin din lubrifiere slabă sau mediu murdar. Pentru un CNC care lucrează ocazional, verificarea lunară poate fi suficientă. Pentru un CNC care lucrează zilnic în lemn, MDF, aluminiu sau piatră, intervalul trebuie scurtat.
- verifică șuruburile cu bile la 50-100 de ore de lucru;
- curăță praful înainte să adaugi lubrifiant;
- nu amesteca unsoare veche contaminată cu unsoare nouă;
- șterge excesul de pe șurub;
- verifică burdufurile și simeringurile.
Semnul bun este o mișcare liniștită, uniformă, fără zgomot variabil pe cursă. Semnul prost este un șurub plin de unsoare neagră, lipicioasă, cu praf și particule.
Cum eviți să schimbi din nou piulița prea repede
- păstrează burdufurile de protecție în stare bună;
- curăță periodic șuruburile și ghidajele;
- lubrifiază înainte să apară zgomotul;
- setează corect limitatoarele și soft limit-urile;
- evită crash-urile pe capăt de cursă;
- verifică alinierea șurubului cu ghidajele;
- nu strânge suporturile astfel încât să tensionezi șurubul;
- verifică periodic backlash-ul cu comparatorul.
Ce piuliță alegi: SFU1204, SFU1605, SFU2005, 2505 sau 2510?
La piulițele cu bile, codul spune de obicei două lucruri importante: diametrul șurubului și pasul. De exemplu, la SFU1605, „16” înseamnă șurub de 16 mm, iar „05” înseamnă pas de 5 mm. Asta ajută enorm când clientul spune doar că are „o piuliță cu bile” sau „un șurub de conducere”, dar nu știe seria exactă.
- SFU1204: șurub de 12 mm, pas 4 mm; folosit pe axe mai mici, imprimante/gravatoare CNC, mese ușoare sau proiecte compacte;
- SFU1605: șurub de 16 mm, pas 5 mm; una dintre cele mai întâlnite variante pe routere CNC hobby și semi-profesionale;
- SFU1610: șurub de 16 mm, pas 10 mm; mai rapid, dar cu rezoluție mecanică mai mică și cu cerințe mai mari la motor/control;
- SFU2005: șurub de 20 mm, pas 5 mm; potrivit pentru axe mai lungi sau mai încărcate, unde vrei rigiditate mai bună decât la 1605;
- SFU2505: șurub de 25 mm, pas 5 mm; apare pe axe grele, mese mari sau aplicații unde rigiditatea contează mai mult decât greutatea ansamblului;
- SFU2510: șurub de 25 mm, pas 10 mm; variantă pentru curse rapide pe axe grele, dar trebuie aleasă cu atenție în funcție de motor, driver și raportul dintre viteză și precizie.
Un pas mai mare înseamnă viteză mai mare la aceeași turație, dar și rezoluție mecanică mai mică. Pentru axe de router CNC, SFU1605 rămâne o alegere foarte echilibrată. Pentru axe mai lungi sau sarcini mai mari, SFU2005, 2505 sau 2510 pot fi mai potrivite, dar nu trebuie alese doar pentru că „par mai solide”. Contează lungimea axei, greutatea portalului, viteza dorită, motorul și cât de bine este aliniat ansamblul.
Verifică și carcasa piuliței. La multe mașini, piulița nu se prinde direct în placă, ci într-o carcasă de aluminiu pentru piuliță 1605 sau într-o piesă similară. Dacă flanșa, distanța dintre găuri sau înălțimea carcasei nu se potrivesc, piulița poate fi corectă ca serie, dar imposibil de montat fără modificări mecanice.
Dacă nu știi ce ai pe mașină, nu comanda după poză. Măsoară diametrul șurubului, pasul, lungimea piuliței, diametrul flanșei, distanța dintre găurile de prindere și tipul carcasei existente. Ideal, faci și poze clare din lateral și de sus, cu șublerul lângă piesă.
Checklist rapid înainte de comandă
- jocul vine sigur din piuliță, nu din rulmenții de capăt?
- cuplajul motor-șurub este strâns?
- carcasa piuliței este fixă?
- șurubul este drept și curat?
- piulița are simeringuri/ștergătoare întregi?
- ai identificat corect seria SFU și pasul?
- ai tub de transfer pentru montaj?
- ai lubrifiant potrivit?
Concluzie
Piulița cu bile este o piesă relativ mică, dar influențează direct precizia CNC-ului. Când apare backlash, zgomot sau mișcare neuniformă, merită verificată serios, dar nu trebuie condamnată din prima.
Începe cu rulmenții de capăt, cuplajul, carcasa și lubrifierea. Dacă piulița este într-adevăr uzată, schimb-o cu atenție, folosind tub de transfer și lucrând într-un mediu curat.
Iar după montaj, nu uita partea banală care prelungește viața întregului sistem: curățare, protecție și lubrifiere făcută la timp.
