Gama UC si AXBB-E: control CNC modern cu UCCNC

Un controler CNC nu este doar o placa intre calculator si drivere. Este piesa care decide cat de curat pleaca impulsurile spre axe, cat de previzibil raspunde masina si cat de usor poti diagnostica o problema cand ceva nu mai merge cum trebuie.

Pentru multe masini CNC vechi, punctul slab ramane aceeasi zona: port paralel, calculator vechi, Mach3 instalat pe un Windows tinut in viata doar pentru masina, breakout board ieftin si cabluri trase de-a lungul anilor. Uneori functioneaza. Alteori apar pierderi de pasi, opriri ciudate, intrari care nu mai raspund, zgomot electric sau setari pe care nimeni nu mai stie exact de ce le-a facut.

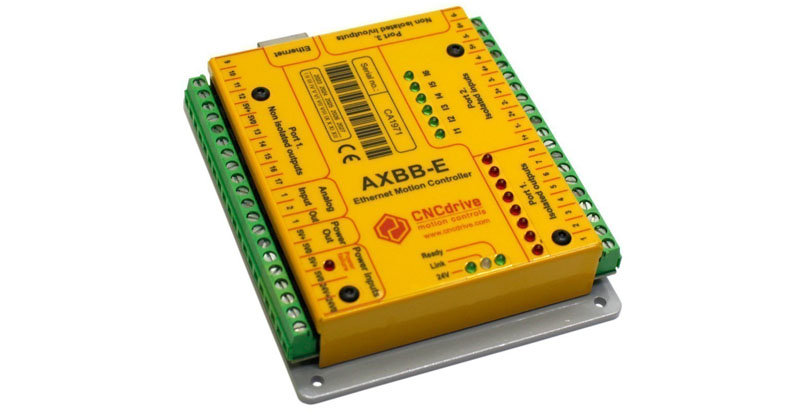

AXBB-E controler CNC Ethernet cu breakout integrat — AXBB-E este una dintre cele mai curate solutii pentru retrofit sau panou nou: controler Ethernet si breakout integrat intr-o singura placa.

De ce gama UC schimba discutia

Controlerele CNCdrive din gama UC muta partea critica de generare a impulsurilor din calculator intr-un hardware dedicat. Practic, PC-ul nu mai trebuie sa “tina ritmul” direct prin port paralel, iar masina primeste semnale mai stabile. In acelasi ecosistem intra UC100, UC300ETH, UC400ETH si AXBB-E, iar software-ul natural pentru ele este UCCNC.

Avantajul nu este doar ca “merge mai modern”. Castigul real apare in predictibilitate: conectare mai curata, configurare mai logica, suport software activ si mai putina dependenta de un PC vechi cu port LPT. Pentru cine produce zilnic, asta inseamna mai putin timp pierdut cu simptome greu de repetat.

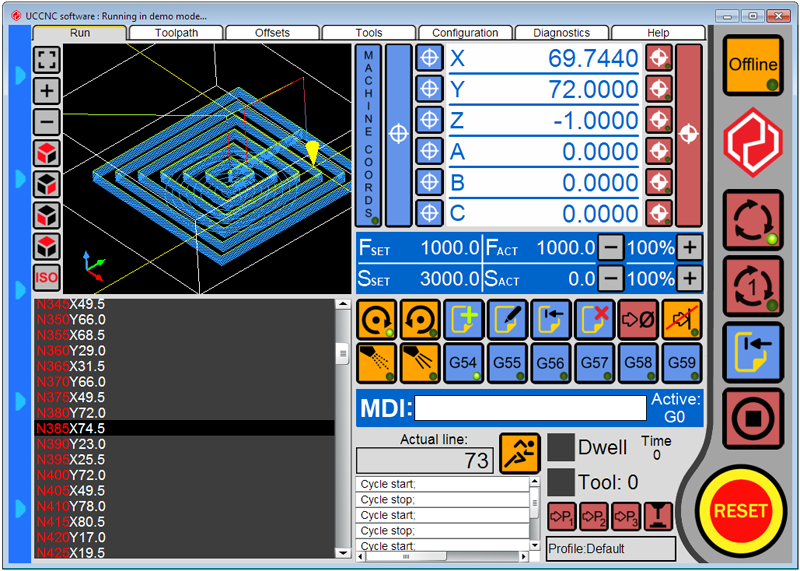

Interfata UCCNC pentru control CNC — UCCNC este alternativa moderna la Mach3 in ecosistemul CNCdrive: control pana la 6 axe, macro-uri, pluginuri, vizualizare toolpath si configurare actuala.

AXBB-E: solutia compacta cand vrei ordine in panou

Daca ar fi sa aleg o solutie simpla si compacta pentru multe retrofituri sau masini noi de dimensiuni mici si medii, as incepe discutia cu AXBB-E. Motivul este simplu: ai controler Ethernet si breakout board in acelasi modul. Asta reduce numarul de placi, adaptoare si cabluri dintre calculator si drivere.

AXBB-E este potrivit cand vrei un panou electric mai curat, cu intrari si iesiri direct la indemana, fara sa construiesti totul din bucati separate. Pentru un router CNC de lemn, o masina de plasma, o freza usoara sau o automatizare unde conteaza simplitatea, este de multe ori varianta care te scapa de multe improvizatii.

UCCNC: de ce nu mai trebuie sa ramai blocat in Mach3

Mach3 a fost important si inca exista multe masini care merg pe el. Problema este ca multe instalari au ramas inghetate in timp: calculator vechi, Windows vechi, port paralel si configuratii care nu mai pot fi usor replicate.

UCCNC este gandit pentru controlerele CNCdrive si pentru AXBB-E. Documentatia oficiala CNCdrive mentioneaza suport pentru UC100, UC300, UC300ETH, UC400ETH si AXBB-E, control pentru masini pana la 6 axe, macro-uri, pluginuri, compensare backlash, vizualizare toolpath si lucru pe Windows modern. Licenta este legata de seria controlerului, nu de calculator, ceea ce ajuta mult cand schimbi PC-ul.

Adoptat si de producatori CNC consacrati

Unul dintre cele mai bune argumente pentru ecosistemul CNCdrive / UCCNC este ca nu vorbim doar despre o solutie de hobby sau despre un retrofit facut izolat intr-un atelier. UCCNC si controlerele UC au fost adoptate in configuratii comerciale reale de producatori si integratori CNC cunoscuti, inclusiv STEPCRAFT, Stoney CNC si configuratii i2R / Axiom.

Asta conteaza mult cand alegi controlerul unei masini care trebuie sa produca. Daca aceeasi familie de solutii este folosita pe masini vandute comercial, nu mai vorbim despre o placa exotica aleasa la intamplare, ci despre un ecosistem matur: hardware dedicat, software actualizat, documentatie, pluginuri si o baza reala de utilizatori.

Pentru un atelier mic sau mediu, mesajul practic este simplu: trecerea la UC100, UC300ETH, UC400ETH sau AXBB-E nu inseamna doar “scap de portul paralel”. Inseamna sa aduci masina intr-o zona de control mai moderna, mai usor de intretinut si mai apropiata de ce folosesc deja integratori CNC seriosi.

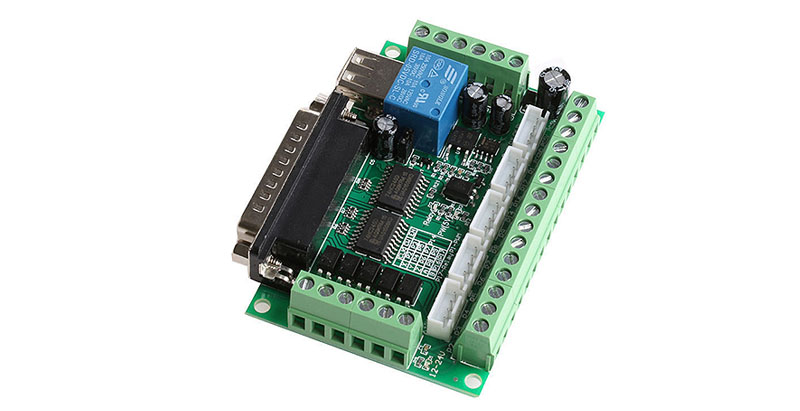

Exemplu de breakout board CNC ieftin pentru port paralel — Placi ieftine de tip breakout pot fi utile in proiecte simple, dar intr-o masina care produce zilnic devin des punctul unde apar zgomot, limitari si diagnostic greu.

Cum alegi intre UC100, UC300ETH, UC400ETH si AXBB-E

UC100 este varianta cea mai simpla cand ai deja o instalatie pe port paralel si vrei sa faci trecerea cat mai usor. Se comporta ca un inlocuitor modern pentru iesirea LPT, fara sa refaci tot panoul electric din prima zi.

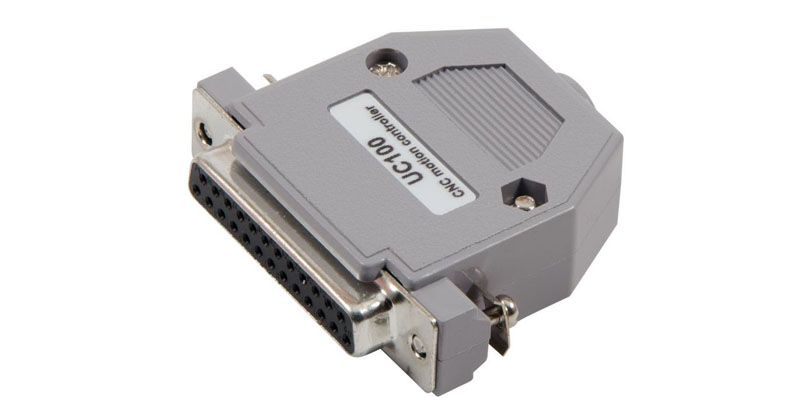

UC100 motion controller CNC — UC100 are sens cand masina exista deja si vrei o trecere mai rapida de la port paralel la controler dedicat.

UC300ETH este pentru panouri mai serioase, unde ai nevoie de mai multe intrari si iesiri, mai multe semnale, senzori, relee, limite, probe, comanda spindle si posibilitate de extindere. Este o alegere buna cand nu vrei sa fii limitat peste sase luni.

UC400ETH sta intre cele doua lumi: Ethernet, doua porturi de tip LPT si o integrare potrivita pentru cine vrea o solutie mai robusta decat USB, dar cu logica de cablare familiara.

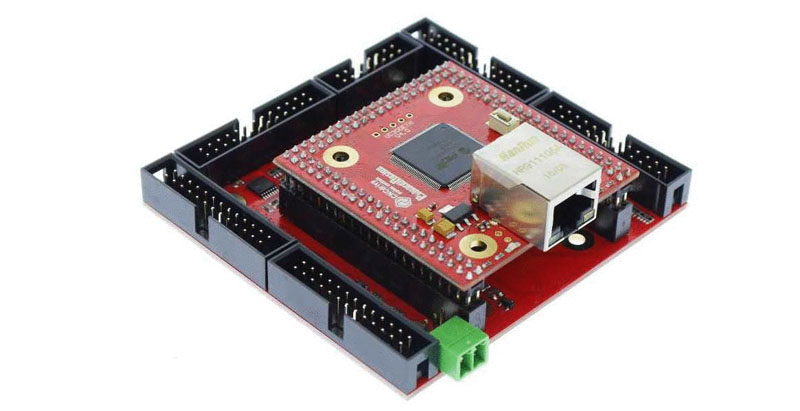

UC300ETH motion controller pentru CNC — UC300ETH este varianta flexibila pentru panouri cu mai multe semnale si extinderi.

UCSB si UCBB: cand conteaza cablarea, nu doar controlerul

Un controler bun nu rezolva singur un panou dezordonat. Aici intra placile de breakout UCSB si UCBB. Ele ajuta la o cablare mai clara intre controler, drivere, limite, probe, relee si alte semnale. Diferenta se simte mai ales cand trebuie sa depanezi masina dupa un an, nu doar cand o pornesti prima data.

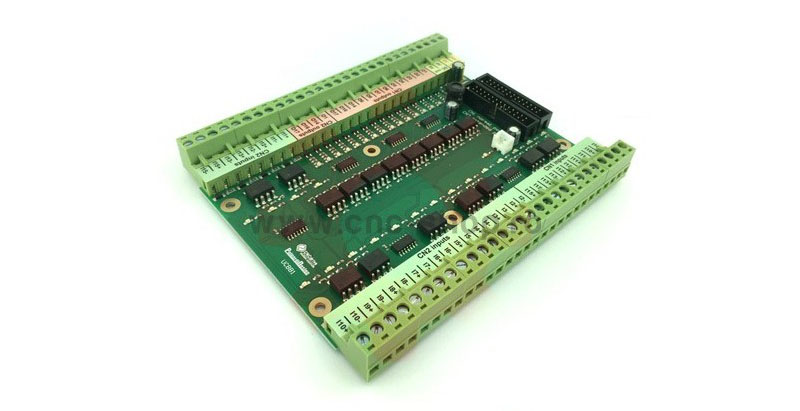

UCBB dual port breakout board pentru CNC — UCBB este util cand ai nevoie de mai multe semnale si vrei sa pastrezi panoul lizibil.

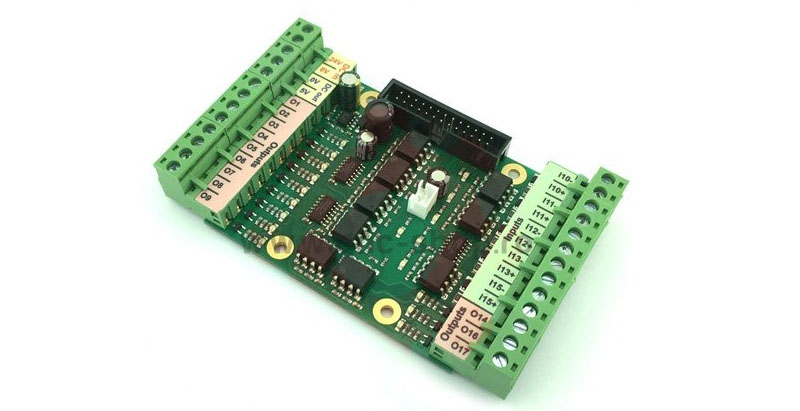

UCSB single port breakout board pentru CNC — UCSB este varianta simpla pentru conectari mai compacte si mai usor de urmarit.

UCR201: telecomanda care conteaza in atelier

UCR201 este o telecomanda wireless pentru jog si setare masina. Pare un accesoriu, dar in atelier devine rapid ceva foarte practic: te misti langa piesa, setezi zero, verifici cursa, apropii scula si nu mai alergi permanent intre calculator si masa CNC.

Pagina oficiala CNCdrive o prezinta ca pendant wireless pentru UCCNC si Mach3, cu afisaj LCD, encoder tip roata, butoane configurabile si raza de lucru in functie de mediu. Pentru routere CNC mari sau mese unde calculatorul nu este fix langa zona de lucru, este genul de upgrade care economiseste timp zilnic.

UCR201 telecomanda wireless pentru UCCNC si Mach3 — UCR201 aduce controlul langa masina, nu doar pe monitorul calculatorului.

Recomandarea practica

Daca ai o masina veche pe port paralel si vrei upgrade rapid: incepe cu UC100.
Daca refaci panoul sau construiesti o masina noua compacta: uita-te intai la AXBB-E.
Daca ai multe intrari, iesiri, relee, senzori si vrei extindere: UC300ETH plus UCBB sau UCSB este mai potrivit.
Daca vrei Ethernet cu logica apropiata de porturile LPT: UC400ETH poate fi alegerea echilibrata.
Daca lucrezi mult langa masina, nu doar la calculator: UCR201 merita luat in calcul din start.

Important este sa nu alegi controlerul doar dupa pret. Uita-te la numarul de axe, intrari si iesiri, tipul de spindle, limite, probe, buton de emergency stop, viitoare extinderi si modul in care vrei sa lucrezi efectiv in atelier. O solutie curata la inceput costa mai putin decat trei interventii facute dupa ce masina a inceput deja sa produca.

Surse tehnice: CNCdrive, UCCNC software; CNCdrive, UCR201 wireless CNC jog pendant.
