La prima vedere, un motor pas cu pas clasic si un motor pas cu pas hibrid par sa faca acelasi lucru: primesc impulsuri STEP/DIR, rotesc axa si muta masina unde ii spune controllerul. In practica, diferenta dintre ele poate decide daca un CNC lucreaza previzibil sau daca strica piese fara sa iti dai seama imediat.
Problema reala nu este doar “cati Nm are motorul”. Problema este ce se intampla cand axa se incarca, cand acceleratia este prea mare, cand freza agata materialul sau cand mecanica nu mai merge perfect. Acolo se vede diferenta dintre un sistem open-loop si unul closed-loop.

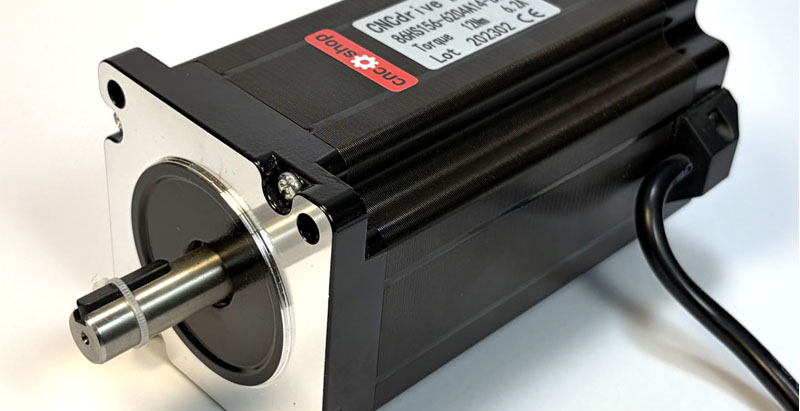

Stepper clasic: simplu, robust, dar orb
Motorul pas cu pas clasic este foarte raspandit pentru ca este simplu, ieftin si usor de integrat. Controllerul trimite impulsuri, driverul comanda bobinele, iar motorul executa pasii. Daca masina este corect dimensionata si setarile sunt conservatoare, sistemul poate merge ani de zile fara probleme.
Dar exista o limita importanta: controllerul nu stie daca motorul chiar a ajuns in pozitia comandata. Daca axa se blocheaza, daca acceleratia este prea mare, daca surubul cu bile este strans, daca ghidajele sunt murdare sau daca motorul este subdimensionat, motorul poate pierde pasi. Masina continua apoi programul ca si cum totul ar fi corect, dar pozitia reala este deja gresita.
Stepper hibrid: tot STEP/DIR, dar cu feedback
Motorul pas cu pas hibrid, numit des si closed-loop stepper, are encoder montat in spate. Encoderul citeste pozitia reala a motorului si trimite informatia catre driver. Driverul compara permanent pozitia comandata cu pozitia reala si poate corecta abaterea.
Pe scurt: un stepper clasic primeste comenzi fara feedback, iar un stepper hibrid lucreaza cu feedback de pozitie. Daca abaterea este mica, driverul incearca sa o corecteze. Daca abaterea devine prea mare, driverul poate intra in alarma si poate opri sistemul inainte sa continui o piesa deja compromisa.
Asta nu inseamna ca un motor hibrid face minuni pe o masina prost dimensionata. Daca axa este blocata mecanic, daca motorul este prea mic sau daca alimentarea este gresita, problema ramane. Dar in loc sa pierzi pasi in tacere, ai o sansa reala sa vezi eroarea si sa opresti masina.

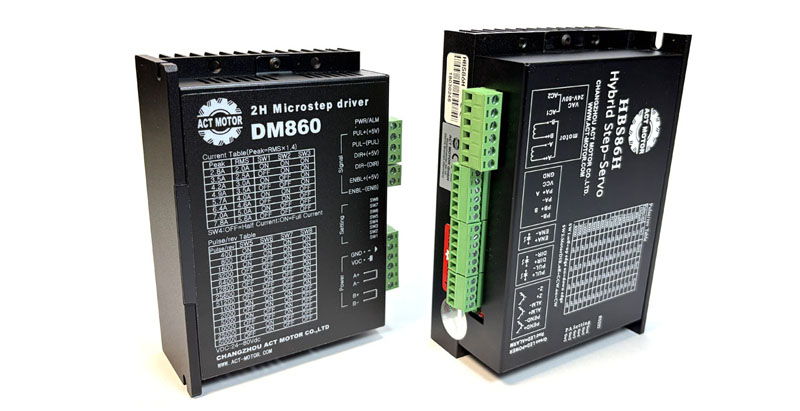

Driverul este piesa care inchide bucla

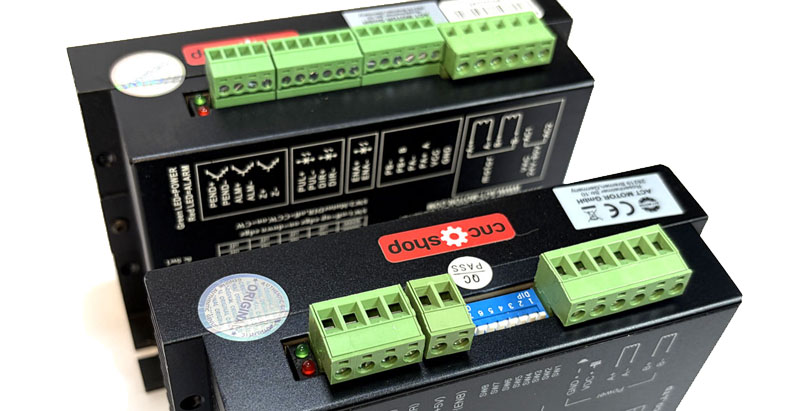

Un motor cu encoder nu este suficient singur. Ai nevoie de un driver closed-loop potrivit, de exemplu din familia HSS. Driverul primeste in continuare comenzi STEP/DIR de la controller, deci integrarea ramane familiara pentru majoritatea controllerelor CNC, dar in interior lucreaza mult mai inteligent.

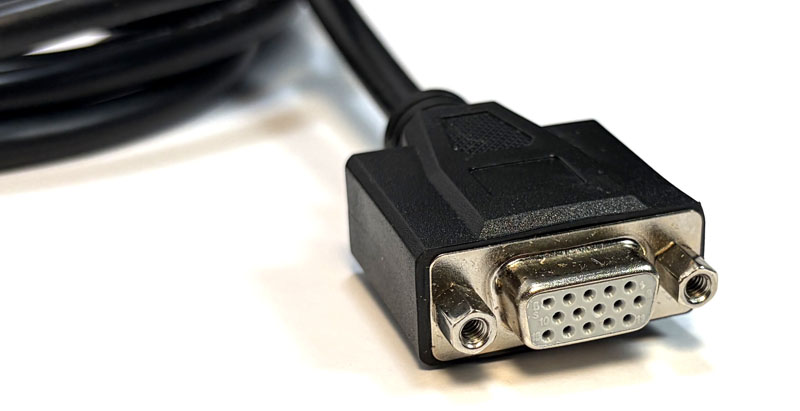

Semnalele raman simple: STEP pentru impulsuri, DIR pentru sens, ENA pentru enable si ALM pentru alarma. Encoderul merge intre motor si driver, nu neaparat in controllerul CNC. De aceea un sistem hibrid poate fi o imbunatatire foarte buna fara sa schimbi toata electronica masinii.
Ce se schimba efectiv pe masina
Diferenta se simte cel mai mult cand masina este aproape de limita: axe grele, acceleratii mai mari, frezare in material mai dur, plasma cu curse rapide, mese mari sau retrofituri unde mecanica nu este perfecta. In aceste situatii, un sistem closed-loop poate aduce mai multa siguranta si un comportament mai predictibil.
- scade riscul de pierdere de pasi fara avertizare;
- driverul poate intra in alarma daca eroarea este prea mare;
- motorul poate lucra mai rece si mai eficient in multe situatii;
- miscarea poate fi mai linistita si mai controlata;
- poti lucra cu acceleratii mai bune, daca mecanica permite;
- ai mai multa incredere ca masina este unde crede software-ul ca este.
Nu confunda cu un servo adevarat
Un stepper hibrid este uneori numit “hybrid servo”, dar nu trebuie confundat cu un servomotor AC industrial. Este mai aproape de un motor pas cu pas imbunatatit, cu encoder si driver inteligent. Pentru multe routere CNC, plasma CNC si automatizari, acesta este exact compromisul bun: mai multa siguranta decat la open-loop, dar cu integrare mai simpla si cost mai mic decat un servo complet.
Cand alegi stepper clasic
Stepperul clasic ramane potrivit pentru proiecte simple, axe mici, aplicatii lente, imprimante 3D, prototipuri si masini unde pierderea ocazionala de pasi nu produce pagube mari. Este si o alegere buna cand bugetul este foarte strans si masina este dimensionata cu rezerve mari.
Un motor pas cu pas clasic bine ales, cu un driver corect si setari prudente, poate lucra foarte bine. Nu trebuie sa punem closed-loop peste tot doar pentru ca exista.
Cand merita hibridul
Hibridul merita in special pe masini care produc bani sau pe axe unde eroarea costa: routere CNC pentru lemn, mese plasma, axe cu cremaliera, axe cu surub cu bile, retrofituri CNC si sisteme automate de avans. Daca o piesa stricata, o freza rupta sau o ora de lucru pierduta costa mai mult decat diferenta de pret dintre sisteme, alegerea devine destul de clara.
Pentru astfel de aplicatii, merita analizate direct motoarele pas cu pas hibride si driverele closed-loop: de exemplu motoare hibride de 3Nm, 8Nm sau 12Nm, impreuna cu drivere potrivite precum HSS60 sau HSS86.
Recomandarea practica
Daca faci un CNC mic, usor, pentru hobby, un stepper normal poate fi suficient. Daca faci o masina pe care vrei sa te bazezi, cu axe grele, sarcini variabile sau piese care costa, un stepper hibrid nu mai este un moft. Este una dintre cele mai bune imbunatatiri pe care le poti face pentru siguranta miscarii.
Important este sa alegi sistemul complet: motor, driver, sursa, controller, cabluri si setari. Un motor hibrid bun, pus pe o mecanica prost reglata, nu rezolva tot. Dar intr-o masina corect gandita, feedbackul prin encoder poate face diferenta dintre “merge de cele mai multe ori” si “pot avea incredere in masina”.
