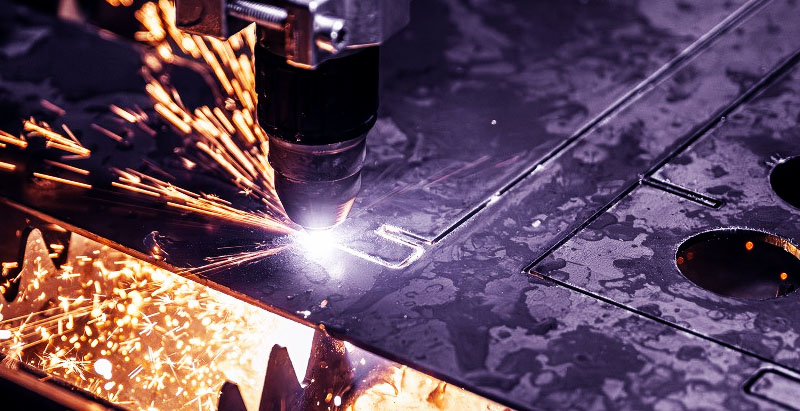

O plasma CNC poate urma conturul corect si totusi sa taie urat. Piesa iese, dar are zgura multa, muchii inclinate, gauri deformate sau zone unde arcul pare ca nu a tinut pasul.
De cele mai multe ori, problema nu este doar in desen si nici doar in sursa de plasma. La plasma CNC, diferenta mare o face distanta dintre torta si tabla. Daca torta sta prea sus, arcul se lungeste si devine instabil. Daca sta prea jos, creste riscul de contact, consumabilele se uzeaza repede si pot aparea coliziuni.
Aici intra in discutie THC-ul, adica Torch Height Control. Pe romaneste: sistemul care tine torta la inaltimea potrivita in timpul taierii.
De ce plasma CNC se comporta altfel decat un router CNC
La un router CNC, freza intra fizic in material. Te lupti cu rigiditatea, turatia, avansul, adancimea de aschiere si evacuarea spanului. La plasma, taierea este facuta de un arc electric. Masina nu impinge in material, dar trebuie sa controleze foarte bine pozitia tortei fata de tabla.
Tabla nu este niciodata perfecta. Poate fi usor ondulata, poate sta neuniform pe masa sau se poate deforma de la caldura chiar in timpul taierii. Daca axa Z ramane fixa, distanta dintre torta si tabla se schimba permanent. Iar cand distanta se schimba, se schimba si calitatea taierii.
Ce face THC-ul, de fapt
THC-ul masoara tensiunea arcului si foloseste aceasta informatie ca sa corecteze inaltimea tortei. Cand torta se indeparteaza de material, arcul devine mai lung. Cand se apropie prea mult, arcul devine mai scurt. Sistemul comanda axa Z astfel incat taierea sa ramana intr-o zona stabila.
Un THC bun nu repara o mecanica blocata, o sursa nepotrivita sau o impamantare facuta la intamplare. Dar, pe o masina corect construita, poate fi diferenta dintre o plasma care merge „cand are chef” si una care repeta aceeasi taiere piesa dupa piesa.
MyPlasm CNC System: cand vrei o solutie simpla si legata cap-coada
Pentru o masina noua sau pentru refacerea completa a unei plasme CNC, MyPlasm CNC System este interesant tocmai pentru ca nu incearca sa fie complicat. Ai controllerul, THC-ul, divizorul de tensiune si partea software gandite ca un sistem unitar.
MyPlasm lucreaza cu axe Step/Dir, include control pentru plasma, suporta detectare ohmica, floating head, senzor de coliziune si vine cu MyMiniCAD / MyMiniCAM pentru fluxul de lucru 2D. Nu este genul de solutie pe care o alegi pentru productie industriala extrem de complexa, ci pentru ateliere care vor sa taie piese 2D fara sa piarda zile intregi in configurari.
THC-150: cand masina exista deja
Daca masina se misca deja corect si ai controller, drivere si software, nu este obligatoriu sa schimbi tot. In multe cazuri are sens sa adaugi doar un modul de control al inaltimii, cum este THC-150.
THC-150 este potrivit pentru sisteme care folosesc semnale de tip UP, DOWN si ARC OK, de exemplu configuratii cu Mach3, LinuxCNC sau alte controlere compatibile. El nu inlocuieste controllerul CNC, ci ii spune cand axa Z trebuie ridicata sau coborata in functie de tensiunea arcului.
THC-SD merge pe o idee mai directa, cu semnale Step/Dir pentru axa Z. Asta poate da un control mai fin, dar cere ca restul sistemului sa fie gandit pentru aceasta integrare. Alegerea nu se face dupa nume, ci dupa schema masinii: ce controller ai, ce semnale accepta, ce iesire are sursa de plasma si cat de rapid raspunde axa Z.
Detectarea tablei: ohmic, floating head si coliziuni

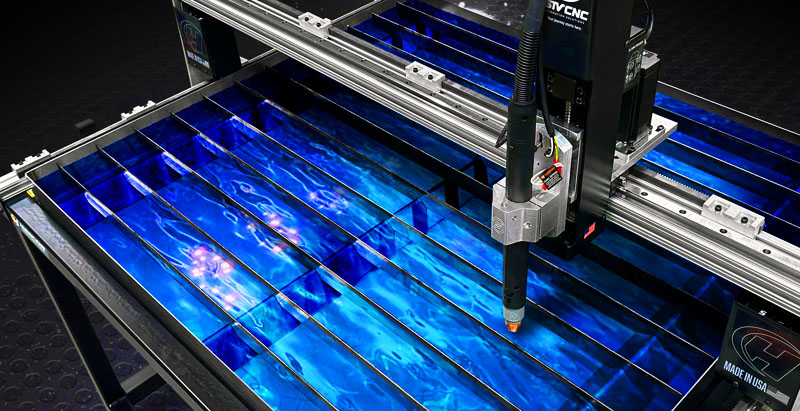

Inainte sa porneasca arcul, masina trebuie sa stie unde este suprafata tablei. Asta se poate face mecanic, cu floating head, sau electric, prin detectare ohmica. In practica, cele doua metode se completeaza foarte bine.
Detectarea ohmica este rapida si eleganta, dar poate fi pacalita de rugina, vopsea, apa sau murdarie. Floating head-ul este mai mecanic si mai simplu de inteles: torta atinge usor tabla, suportul se misca si actioneaza un limitator. Nu este spectaculos, dar este robust.
Separat de floating head, merita discutat si despre protectia la coliziune. O piesa taiata se poate ridica dintre lamele, iar torta o poate lovi la viteza mare. Un suport de torta anticoliziune nu imbunatateste direct calitatea muchiei, dar poate salva torta, axa Z si mecanica masinii.
Momentul in care activezi THC-ul conteaza
THC-ul nu trebuie lasat sa corecteze orice miscare, oricand. La strapungere, in colturi sau la decelerari, tensiunea arcului se poate schimba fara ca tabla sa fi urcat sau coborat. Daca sistemul reactioneaza prea repede, torta poate cobori inutil spre material.

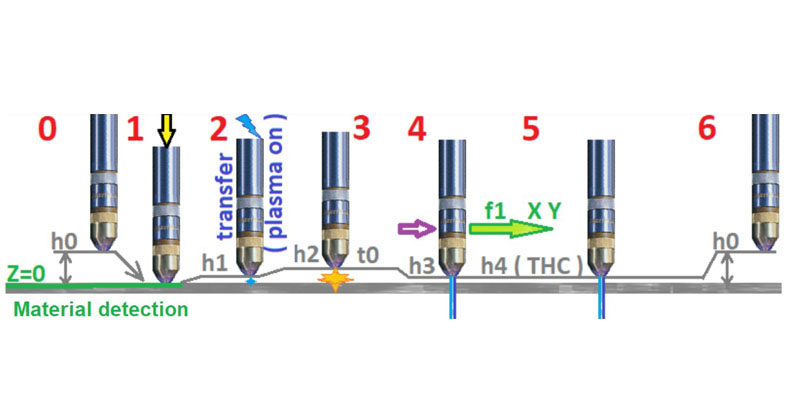

O secventa sanatoasa este simpla: masina cauta tabla, ridica torta la inaltimea de strapungere, aprinde arcul, asteapta ARC OK, coboara la inaltimea de taiere si abia apoi lasa THC-ul sa lucreze, dupa ce miscarea s-a stabilizat. Functiile de tip Anti-Dive exista tocmai ca sa evite corectiile gresite in zonele unde viteza scade brusc.
Partea electrica: locul unde apar problemele invizibile
Plasma CNC este un mediu greu pentru electronica. Aprinderea arcului, curentii mari si cablurile lungi pot produce interferente care se vad ca probleme ciudate: limitatori declansati fara motiv, conexiune USB pierduta, axa Z care se misca haotic sau taiere intrerupta.
Aici nu exista o singura piesa miraculoasa. Ai nevoie de trasee de cabluri gandite corect, cabluri ecranate, impamantare facuta cu cap, filtre EMI si surse stabile. Pentru semnalele mobile poate ajuta un cablu ecranat flexibil, iar in tablou merita luate in calcul surse si filtre potrivite, nu doar ce „pare sa mearga”.
La fel de important este ca masina sa poata fi oprita rapid. Un buton de oprire de urgenta nu este un accesoriu decorativ, mai ales la o masina care combina miscare rapida, arc electric si tabla incinsa.
Cum alegi practic
Daca faci o plasma CNC de la zero si vrei o solutie cat mai simpla, MyPlasm CNC System este varianta fireasca: ai controller, THC si software in acelasi ecosistem. Daca ai deja o masina functionala si vrei doar sa imbunatatesti controlul inaltimii, THC-150 poate fi alegerea mai logica.
Daca urmaresti control mai fin al axei Z, merita analizate variantele pe Step/Dir, cum sunt solutiile de tip THC-SD, dar numai dupa ce verifici compatibilitatea cu controllerul si schema electrica a masinii.
Indiferent ce alegi, nu trata THC-ul ca pe o piesa izolata. Calitatea taierii vine din tot lantul: sursa de plasma, consumabile, aer, inaltime, viteza, controller, axa Z, cabluri, impamantare si mecanica. Cand toate sunt puse corect impreuna, masina nu doar taie. Repeta taierea curat, fara reglaje permanente si fara surprize la fiecare piesa.
