Un router CNC pentru lemn pare simplu cand il vezi lucrand: pui placa pe masa, alegi freza, pornesti programul si astepti piesa. In practica, cele mai multe probleme apar din combinatia dintre mecanica, prinderea materialului, freza, setarile de taiere si intretinerea axelor.
Daca masina vibreaza, daca axa Z coboara, daca apar urme pe lemn sau daca piesa nu iese la dimensiune, nu inseamna automat ca trebuie schimbat controllerul sau motorul. De multe ori, primul pas este sa intelegi simptomul si sa verifici pe rand cauza mecanica, scula, materialul si abia apoi electronica.
1. Vibratii la frezare: primul semn ca ceva nu este in echilibru
Vibratiile sunt una dintre cele mai frecvente probleme la routerele CNC pentru lemn. Le observi prin zgomot aspru, urme ondulate pe suprafata, muchii ciupite, freze care se incing sau diferente vizibile intre treceri.
Cauzele pot fi simple: freza tocita, prindere slaba a materialului, avans prea mare, turatie nepotrivita, penseta ER murdara sau spindle prins imperfect. Dar pot fi si mecanice: joc in ghidaje, cuplaj slabit, surub cu bile uzat, portal insuficient de rigid sau masa care nu sustine bine materialul.
- Daca se aud batai ritmice, verifica freza, penseta si strangerea spindle-ului.
- Daca apar urme diferite pe directii, verifica jocurile si alinierea axelor.
- Daca piesa vibreaza, problema este prinderea materialului, nu neaparat masina.
2. Axa Z coboara, pierde pozitia sau intra prea adanc in material
Cand axa Z incepe sa coboare in timpul lucrarii sau nu mai revine la aceeasi cota, problema trebuie tratata imediat. Pe lemn, o eroare mica pe Z poate distruge piesa in cateva secunde.
Verifica intai lucrurile simple: cuplajul dintre motor si surub, strangerea frezei in penseta, jocul axial al surubului, starea piulitei si cat de usor se misca axa cu motorul decuplat. Daca mecanica merge greu, un motor mai mare nu rezolva cauza, doar o mascheaza temporar.
Daca mecanica este buna, treci la partea electrica: curentul setat pe driver, temperatura driverului, sursa de alimentare si acceleratiile din software. O axa Z grea poate avea nevoie de motor mai puternic, driver corect dimensionat sau chiar solutie closed-loop.
3. Alegerea frezei: upcut, downcut, ball nose si V-bit
Multi utilizatori cauta problema in motor sau controller, dar piesa iese prost pentru ca freza nu este potrivita. Pentru lemn si MDF, geometria frezei conteaza enorm.
- Upcut: evacueaza bine aschiile in sus, buna pentru degrosare si canale adanci, dar poate smulge fibra la suprafata.
- Downcut: lasa muchia superioara mai curata, buna pentru placaj, MDF melaminat si taieturi vizibile, dar evacueaza mai greu aschia.
- Ball nose: folosita la reliefuri 3D si suprafete organice, unde vrei treceri fine.
- V-bit: potrivita pentru gravura, litere, chamfer si detalii decorative.
4. Lemn, MDF, placaj: materialul schimba complet setarile
Nu toate materialele se frezeaza la fel. Lemnul tare, MDF-ul, placajul si rasinoasele se comporta diferit la aceeasi freza si la aceleasi setari.
Lemnul tare tine bine detaliul, dar cere rigiditate si freze ascutite. MDF-ul este previzibil, dar produce praf fin si uzeaza sculele. Placajul poate ciupi muchiile daca freza nu este potrivita. Rasinoasele pot incarca freza cu rasina si pot produce suprafete paroase daca avansul si turatia nu sunt corecte.
Un semn simplu: daca iese fum sau lemnul se inchide la culoare, freza freaca mai mult decat taie. De obicei trebuie sa cresti avansul, sa reduci turatia sau sa schimbi freza.

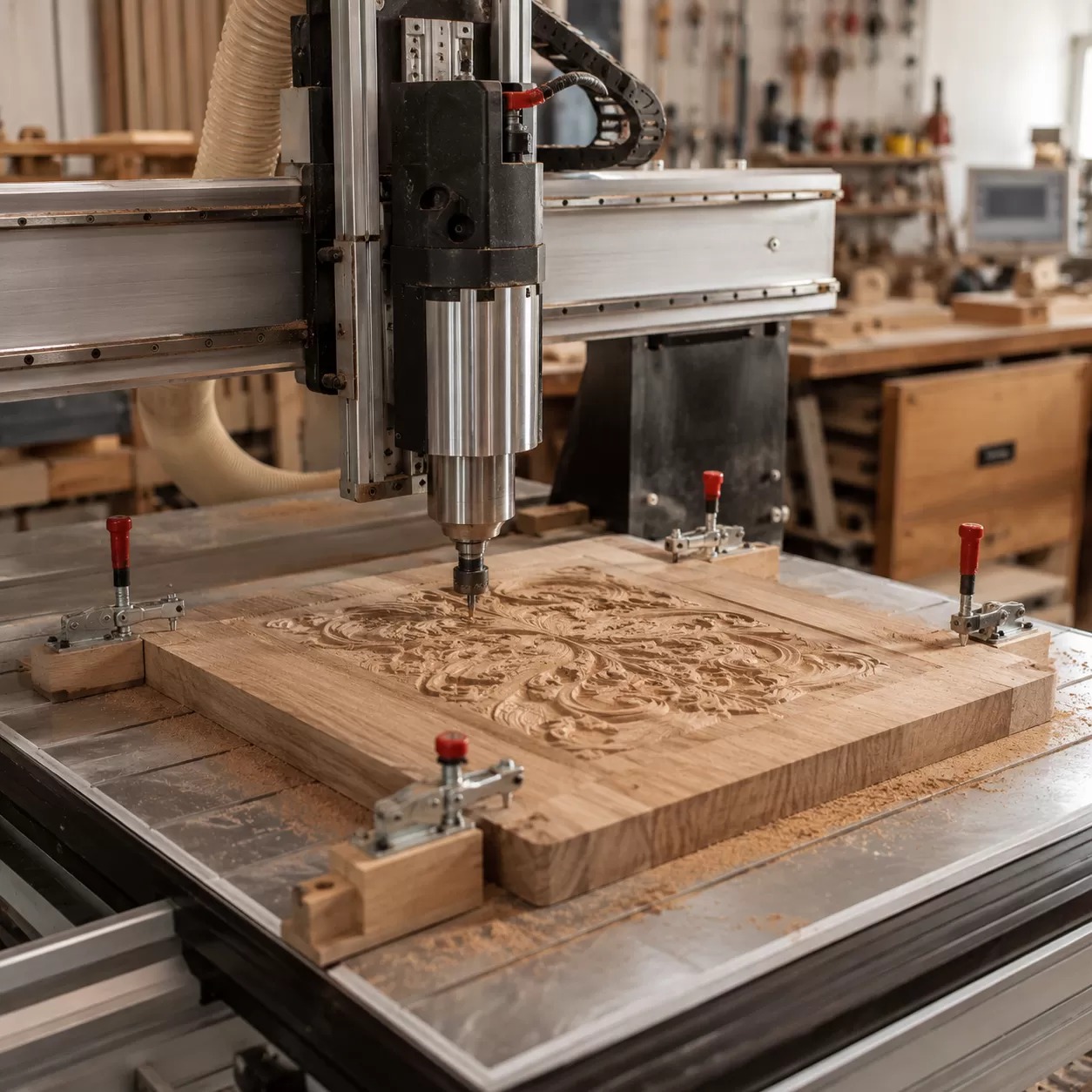

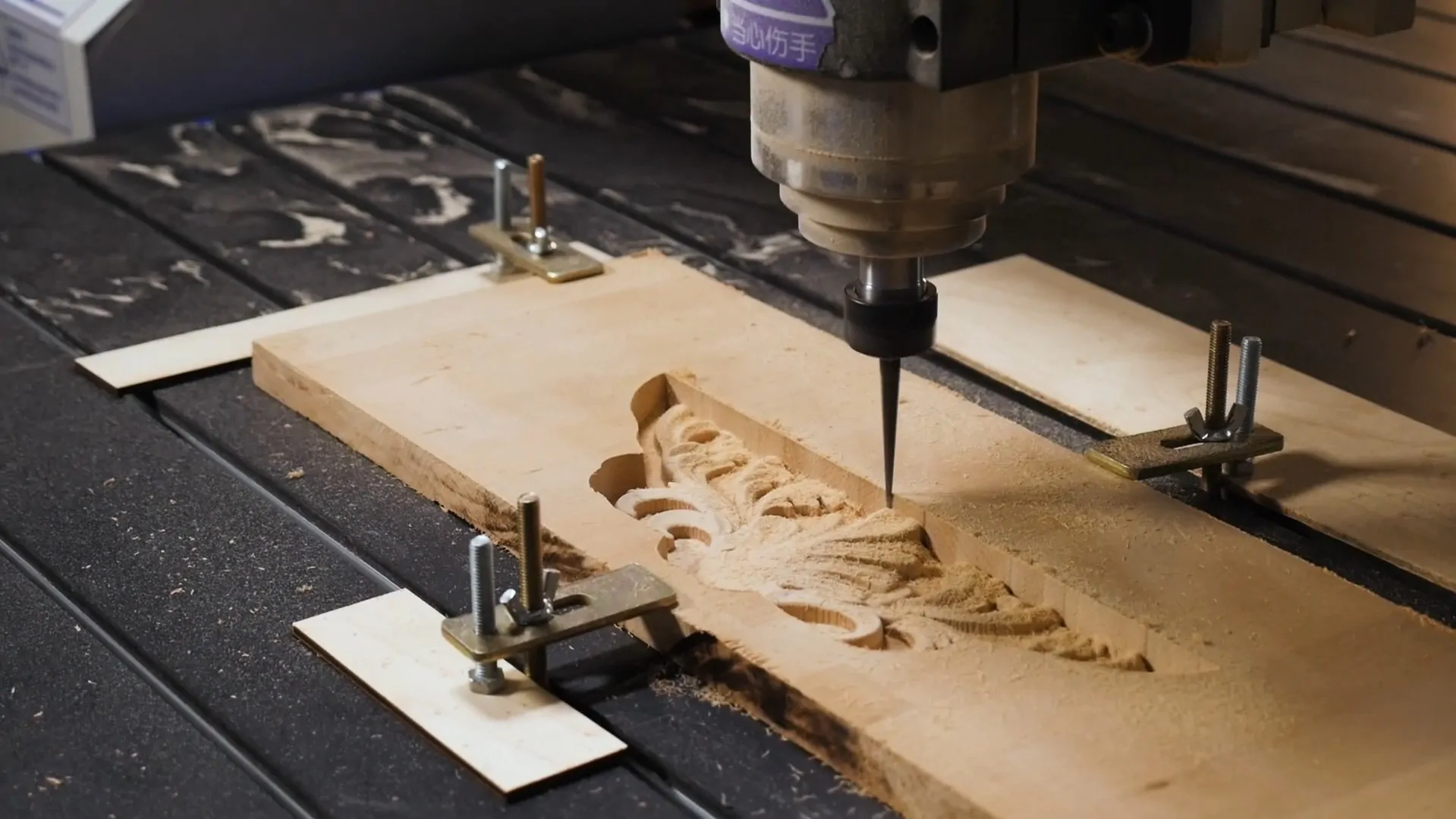

5. Prinderea piesei pe masa: sursa ascunsa a multor probleme
O piesa prinsa slab va vibra, se va ridica sau se va deplasa exact cand freza intra mai agresiv in material. In acel moment, problema se vede ca finisaj prost, freza rupta sau coordonate pierdute, dar cauza reala poate fi fixarea piesei.
| Metoda de prindere | Cand este utila | Atentie la |
|---|---|---|
| Cleme mecanice | Placaje, lemn masiv, degrosare | Sa nu intre freza in cleme |
| Masa vacuum | Productie, placi mari, nesting | Necesita suprafata plana si aspiratie buna |
| Banda + adeziv CA | Piese subtiri, reliefuri, gravura | Suprafetele trebuie sa fie curate |
| Suruburi in zona de sacrificiu | Piese brute sau placi mari | Trebuie verificat traseul frezei |
6. Workflow CAD/CAM/G-code: setarile gresite pot parea defect mecanic
Un desen bun nu garanteaza o piesa buna. In CAM alegi freza, adancimea de taiere, avansul, turatia, trecerile de degrosare si finisare, punctul zero si post-procesorul pentru controllerul tau.
Pentru reliefuri 3D, de obicei lucrezi in doua etape: degrosare cu o freza mai mare si finisare cu ball nose. Daca sari peste degrosare sau alegi pas lateral prea mare la finisare, apar urme vizibile si mult de slefuit manual.
7. Lubrifiere, praf si intretinerea axelor
La CNC lemn, praful este dusmanul principal. Se depune pe ghidaje, pe suruburi, in patine, in ventilatoarele driverelor si in limit switch-uri. De aceea, intretinerea nu inseamna doar sa pui ulei, ci sa cureti corect inainte.
- Dupa lucrari cu mult praf, curata ghidajele si suruburile.
- Nu folosi lubrifiant care aduna rumegus si face pasta abraziva.
- Verifica daca axa merge usor cu motorul decuplat.
- Inspecteaza cuplajele, suportii de surub si strangerea motorului.
Daca o axa merge greu, motorul va pierde pasi mai repede, driverul se va incalzi si calitatea frezarii va scadea. Inainte sa schimbi electronica, verifica mecanica.
8. Aliniere, jocuri si backlash
Cercurile ovale, piesele iesite in unghi, diferentele intre treceri si dimensiunile incorecte sunt semne ca trebuie verificata alinierea si jocurile.
Verifica daca sinele sunt paralele, daca portalul este la 90 de grade, daca surubul este paralel cu ghidajele si daca suportii BK/BF nu tensioneaza axa. Un surub cu bile montat fortat poate face axa sa mearga greu intr-o zona si usor in alta.
9. Checklist rapid cand ceva nu merge bine
- Problema apare pe X, Y sau Z?
- Apare in aer sau doar cand frezezi material?
- Axa merge usor cu motorul decuplat?
- Cuplajul este strans pe motor si pe surub?
- Freza este ascutita si potrivita pentru material?
- Piesa este prinsa suficient de rigid?
- Driverul se incinge sau motorul bazaie?
- Ai schimbat recent avansul, turatia sau acceleratiile?
- Exista praf compactat pe ghidaje sau suruburi?
- Poti trimite poze cu motorul, driverul, surubul, ghidajul si zona unde apare problema?
10. Ce componente merita verificate sau schimbate
In functie de simptom, pot fi utile ghidaje liniare, patine, suruburi cu bile, piulite cu bile, suporti BK/BF, cuplaje, motoare pas cu pas, drivere, surse de alimentare sau controlere CNC mai stabile. Pentru upgrade-uri de control, gama UC100, UC300ETH, UC400ETH si AXBB-E este o directie buna cand vrei sa treci de la port paralel sau de la placi instabile.
Cel mai important este sa nu cumperi piesa doar dupa nume. La CNC-uri vechi sau modificate, o poza si cateva masuratori pot evita o comanda gresita.
Sursa de inspiratie: ProMach, „How to Carve Wood with a CNC Router Step by Step Guide”. Articolul de mai sus este adaptat pentru problemele si intrebarile intalnite frecvent la utilizatorii de routere CNC pentru lemn.
