CNC-ul pierde pași? Cauze reale și soluții practice

Când cineva spune că „CNC-ul pierde pași”, de multe ori nu descrie o singură defecțiune. Poate fi o problemă de motor, driver, sursă, cablu, interferențe, setări greșite sau pur și simplu o axă care merge greu. Partea neplăcută este că simptomele seamănă între ele: piesa iese decalată, mașina nu se mai întoarce în zero, axa face zgomot, freza intră prea adânc sau după câteva minute traseul nu mai corespunde cu desenul.

Vestea bună este că problema se poate diagnostica logic. Nu trebuie schimbate toate piesele la întâmplare. Trebuie urmărit traseul complet: mecanică, electric, control și setări.

Cum arată pierderea de pași în practică

Pierderea de pași apare atunci când motorul primește comenzi, dar axa nu reușește să execute mișcarea reală cerută. Controllerul crede că mașina este într-o poziție, dar mecanic axa a rămas în urmă sau a sărit peste o parte din mișcare.

• piesa iese deplasată pe X sau Y;
• cercurile ies ovale sau nu se mai închid corect;
• după un timp, zero-ul nu mai este unde era;
• axa Z coboară sau urcă altfel decât trebuie;
• motorul bâzâie, vibrează sau se oprește scurt;
• mașina merge bine în aer, dar pierde pași când frezează.

O regulă bună: dacă mașina merge perfect fără sarcină, dar greșește când intră freza în material, problema este de obicei combinație între forță, setări și mecanică. Dacă greșește aleator, chiar și fără sarcină, trebuie verificată serios partea electrică și controlul.

1. Prea multă sarcină în material

Prima cauză este și cea mai simplă: mașina este împinsă peste ce poate duce. Avans prea mare, adâncime prea mare, freză tocită, material dur sau turație nepotrivită. Motorul pas cu pas nu „știe” să se plângă elegant. Dacă nu mai are cuplu suficient, sare pași.

• scade avansul cu 30-50% și repetă testul;
• redu adâncimea de tăiere;
• verifică dacă freza este potrivită pentru material;
• ascultă sunetul: dacă motorul se chinuie sau freza vibrează, ceva este prea agresiv;
• verifică dacă eroarea apare mereu în aceeași zonă sau doar la anumite operații.

În multe cazuri, soluția nu este un motor mai mare, ci o combinație corectă între freză, avans, adâncime și rigiditatea mașinii.

2. Mecanica merge greu

Foarte des, o problemă care pare electrică este de fapt mecanică. O axă murdară, uscată, strâmbă sau prea strânsă cere mai mult cuplu decât poate livra motorul. Motorul pierde pași, dar cauza reală este frecarea.

• decuplează motorul și mișcă axa manual;
• verifică dacă axa agață pe anumite zone;
• verifică alinierea ghidajelor;
• verifică piulița cu bile, cuplajul și rulmenții;
• curăță și lubrifiază;
• verifică dacă șurubul cu bile este tensionat sau montat strâmb.

Pentru probleme de frecare și jocuri, merită verificate piulițele cu bile, carcasele de piuliță, ghidajele și patinele. Pentru întreținere, o vaselină potrivită, cum este Divinol Lithogrease 000, poate face diferența între o axă care merge greu și una care rulează constant.

3. Motor subdimensionat sau accelerație prea mare

Un motor pas cu pas poate avea cuplu mare la viteză mică, dar pierde cuplu pe măsură ce crește turația. De aceea, un motor care pare suficient când miști axa încet poate deveni insuficient la viteze mai mari sau la accelerări agresive.

Pe multe CNC-uri hobby sau semi-profesionale, un motor pas cu pas Nema23, 3Nm, 4.2A este o alegere bună pentru axe normale, dacă este împerecheat cu un driver și o sursă potrivite. Pentru axe mai grele, mese mari sau transmisii prin cremalieră, poate fi nevoie de Nema34, reducere mecanică sau sistem closed-loop.

• redu accelerația la jumătate și testează;
• redu viteza maximă;
• verifică dacă eroarea apare la colțuri sau schimbări de direcție;
• verifică dacă piesele ies bine la viteze mici;
• nu copia setări de pe internet fără să ții cont de mecanica ta.

4. Driver setat greșit

Driverul este piesa care traduce comenzile STEP/DIR în curent prin motor. Dacă este setat greșit, motorul poate pierde pași chiar dacă mecanica este bună.

• curent setat prea mic: motorul nu are suficient cuplu;
• curent setat prea mare: motorul și driverul se încălzesc excesiv;
• microstepping ales fără logică;
• contacte slabe la borne;
• driver foarte slab sau instabil;
• răcire insuficientă în tablou.

Pentru motoare Nema23 uzuale, un driver DM542 V2.0 este o variantă bună atunci când vrei control mai fin și stabil decât driverele ieftine. Pentru motoare mai mari sau axe mai grele, se merge spre drivere mai puternice, cu sursa potrivită.

5. Sursa de alimentare prea slabă

Mulți se uită doar la amperi, dar la motoarele pas cu pas tensiunea contează mult pentru comportamentul la viteză. O sursă prea mică sau nepotrivită poate face ca motorul să aibă cuplu slab exact când ai nevoie de el.

Pentru configurații uzuale cu Nema23 și drivere DM542, o sursă în comutație 48V/350W este o alegere frecventă. Pentru motoare mai mari sau drivere care acceptă tensiuni mai ridicate, o sursă de 60V poate ajuta, dar numai dacă driverul permite acea tensiune.

• verifică tensiunea maximă admisă de driver;
• verifică dacă sursa intră în protecție;
• măsoară tensiunea în sarcină, nu doar în gol;
• verifică dacă tensiunea cade la accelerări;
• verifică toate masele și conexiunile.

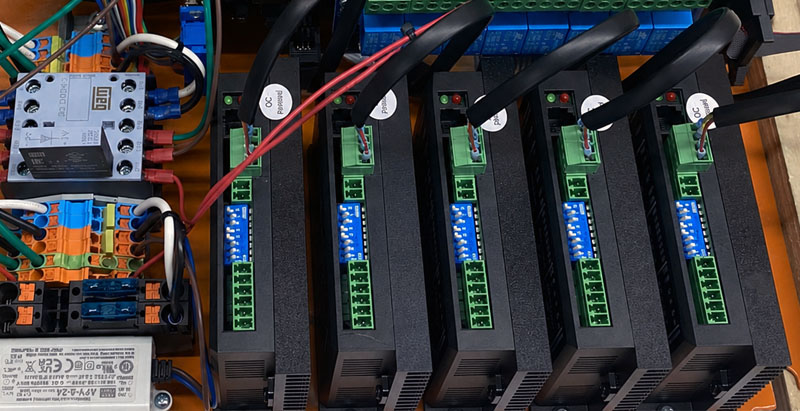

6. Cabluri, legături și tablou electric aglomerat

Un tablou electric CNC nu trebuie să fie frumos doar ca să arate bine. Ordinea în cabluri ajută la diagnostic, răcire, contacte ferme și reducerea interferențelor. Firele lungi, traseele amestecate și conexiunile slabe pot produce simptome care seamănă perfect cu pierderea de pași.

7. Interferențe electrice și cabluri ecranate

Dacă eroarea apare aleator, mai ales când pornește spindle-ul, VFD-ul, plasma, pompa sau aspirația, trebuie suspectate interferențele electrice. Semnalele STEP/DIR sunt semnale de comandă. Dacă sunt afectate de zgomot electric, mașina poate primi impulsuri greșite sau poate rata impulsuri reale.

• separă cablurile de semnal de cablurile de putere;
• folosește cablu ecranat pentru semnale și motoare unde este cazul;
• leagă ecranarea corect, de regulă într-un singur punct;
• folosește ferite pe cabluri sensibile;
• pune filtru EMI pe alimentarea echipamentelor zgomotoase;
• nu trece cablurile de encoder sau semnal lipite de cablul de VFD.

Pentru instalații mai curate, cablurile ecranate, feritele și filtrele EMI pot rezolva defecte care par imposibil de prins. Un exemplu simplu este filtrarea alimentării și separarea cablurilor de semnal de traseele de putere.

8. Controller instabil sau port paralel vechi

Pe mașini mai vechi, portul paralel și PC-ul vechi pot fi sursa unor probleme greu de diagnosticat. Windows-ul, driverele, latența PC-ului și cablurile DB25 pot produce mișcări instabile. Dacă mașina pierde pași fără o cauză mecanică clară, controllerul trebuie verificat.

Un upgrade spre un controller dedicat poate stabiliza mașina. Pentru instalații compacte, AXBB-E Ethernet motion controller cu breakout este o soluție foarte bună, pentru că integrează controllerul și breakout-ul într-o placă simplă și curată. Pentru alte configurații există și UC100, UC300ETH sau UC400ETH, în funcție de câte intrări, ieșiri și axe sunt necesare.

Împreună cu licența UCCNC, soluția devine mai modernă și mai predictibilă decât multe instalații vechi bazate pe Mach3 și port paralel.

9. Stepper clasic sau closed-loop?

Un motor pas cu pas clasic funcționează open-loop: controllerul trimite impulsuri și presupune că motorul le-a executat. Dacă motorul rămâne în urmă, controllerul nu știe. De aceea piesa poate ieși greșit fără ca sistemul să afișeze vreo alarmă.

La un motor hibrid closed-loop, encoderul trimite înapoi informația de poziție către driver. Dacă motorul rămâne în urmă, driverul poate încerca să corecteze sau poate opri sistemul în alarmă. Nu înseamnă că un closed-loop repară o mecanică proastă, dar înseamnă că problema nu mai rămâne complet invizibilă.

Pentru explicația completă, vezi și articolul despre motoare pas cu pas normale versus hibride.

10. Cum testezi logic, fără să schimbi piese la întâmplare

• rulează același program în aer, fără frezare;
• redu avansul și adâncimea de tăiere;
• redu accelerația și viteza maximă;
• mișcă axa manual și verifică dacă merge greu;
• verifică strângerea cuplajelor și jocurile mecanice;
• verifică setările de curent pe driver;
• verifică temperatura driverelor și a motoarelor;
• măsoară tensiunea sursei în sarcină;
• oprește temporar VFD/spindle/plasma și vezi dacă problema dispare;
• verifică traseul cablurilor și ecranarea;
• dacă mașina este pe port paralel sau USB instabil, ia în calcul controller dedicat.

Această ordine te ajută să nu cumperi piese degeaba. Dacă axa agață mecanic, un driver nou nu rezolvă cauza. Dacă semnalele sunt perturbate de VFD, un motor mai puternic nu rezolvă problema. Diagnosticul contează.

Recomandarea practică

Dacă CNC-ul pierde pași, nu porni direct de la concluzia „motorul este slab”. Pornește de la simptom: pierde pași doar în material, la accelerări, aleator, pe o singură axă sau doar după ce se încălzește. Fiecare situație indică altă direcție de verificare.

Pentru un CNC stabil, ansamblul contează mai mult decât o singură piesă: motor corect ales, driver potrivit, sursă bună, cabluri curate, mecanică întreținută și controller dedicat. Când toate acestea sunt în echilibru, mașina nu doar „merge”, ci produce constant piese bune.
